Équipement d'assemblage de garnitures de pavillon automobiles
Description du produit
Principalement utilisé pour terminer la découpe des bords, le pressage du cadre, l'emballage des bords et d'autres installations de pièces auxiliaires et la fonction de détection CCD du puits de lumière du toit après la formation du toit.

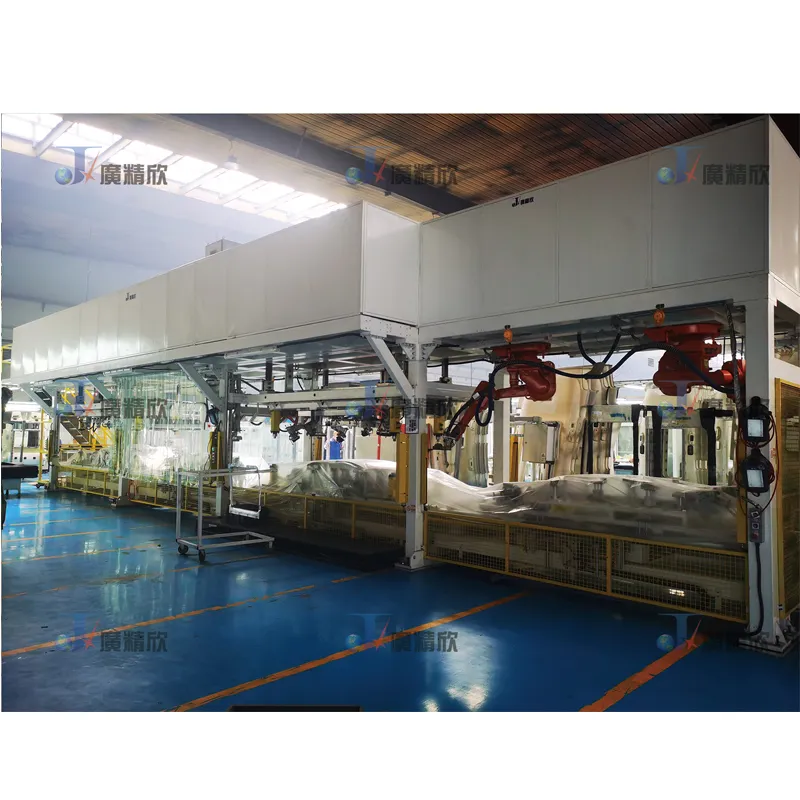

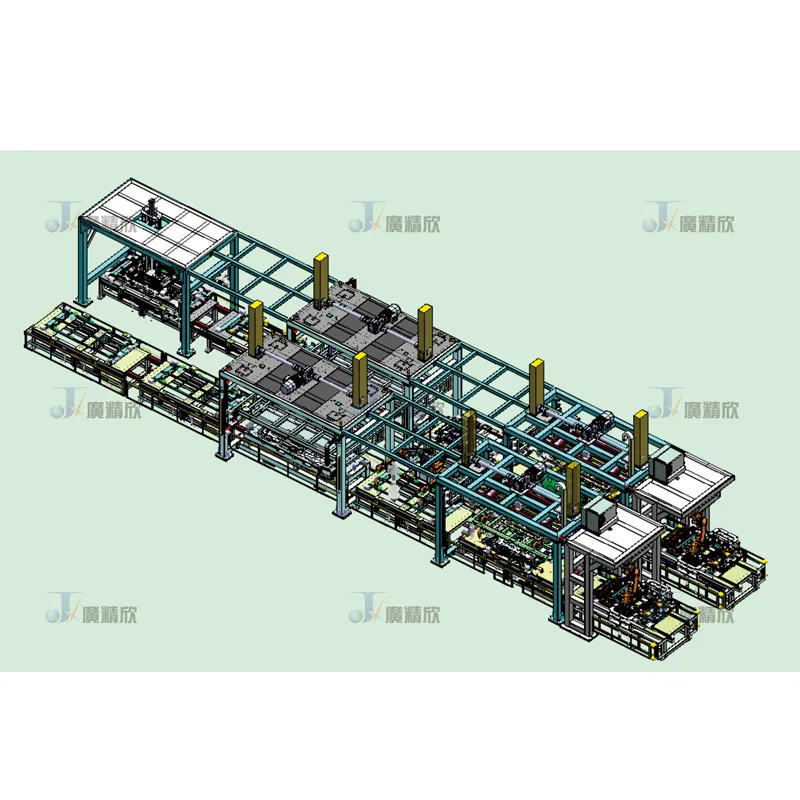

Le corps de la ligne comprend principalement une station de découpe de bord, une station de collage de cadre de puits de lumière, une station de pulvérisation de colle, une station d'emballage de bord, une station de faisceau de câbles, une station d'accessoires et similaires.
Principe de fonctionnement
1. Découpe et préparation des bords
Une fois la lucarne formée, elle est transportée vers la station de découpe des bords, où une découpe de précision est effectuée pour garantir une forme lisse et précise.
Cette étape garantit que le puits de lumière s’intègre parfaitement à la structure du véhicule.
2. Installation et collage du cadre de puits de lumière
La station de collage du cadre de puits de lumière applique l'adhésif sur le cadre pour une liaison solide.
Le cadre est positionné et solidement pressé sur le toit du puits de lumière à l'aide d'un mécanisme de pressage automatisé.
3、Application du mastic et enveloppement des bords
La station de pulvérisation de colle applique du mastic aux points de jonction critiques, garantissant une liaison étanche, imperméable et durable.
La station d'emballage des bords plie et fixe avec précision le matériau autour des bords du puits de lumière, améliorant ainsi l'attrait esthétique et la durabilité.
4、Installation des composants auxiliaires
La station de faisceau de câbles intègre le câblage électrique des composants fonctionnels tels que les pare-soleil, l'éclairage et les commandes électroniques.
La station d'accessoires ajoute les pièces de finition, les clips et les attaches nécessaires, complétant ainsi le processus d'assemblage.
5、Inspection finale et contrôle qualité
Le puits de lumière assemblé subit une détection CCD (inspection optique de haute précision) pour vérifier la précision dimensionnelle, la cohérence de l'adhérence et la qualité globale.
Tout écart ou défaut est signalé pour correction avant que le produit ne passe à l'étape suivante de l'assemblage du véhicule.
6、Rythme de production optimisé
L'ensemble du processus d'assemblage fonctionne en mode liaison de station, garantissant un flux de travail fluide et une coordination transparente entre les stations.
Avec un cycle de production allant jusqu'à 62 secondes par pièce, le système améliore la productivité tout en maintenant des normes de qualité strictes.
Principales caractéristiques et avantages
✅ Haute précision et cohérence
La découpe, le collage, le pressage et l'emballage automatisés garantissent une qualité uniforme du produit.
La technologie de détection CCD minimise les défauts, améliorant ainsi la fiabilité globale du produit.
✅ Production rapide et efficace
Atteint un rythme d'assemblage à grande vitesse de 62 secondes par pièce, augmentant considérablement la capacité de production.
Les flux de travail automatisés réduisent l’intensité du travail et améliorent l’efficacité de la fabrication.
✅ Forte adhérence et durabilité
L'application avancée du produit d'étanchéité assure une liaison sûre, étanche et hermétique.
Le processus précis d'emballage des bords améliore la durabilité à long terme et l'attrait esthétique.
✅ Intégration transparente avec la fabrication de véhicules
Conçu pour la production de masse, garantissant la compatibilité avec différents modèles de véhicules.
Prend en charge les conceptions de puits de lumière personnalisés, répondant aux exigences des OEM et du marché secondaire.
Applications de l'équipement d'assemblage de garnitures de pavillon automobiles
L'équipement d'assemblage de garnitures de toit automobiles est largement utilisé dans la fabrication automobile pour l'assemblage de puits de lumière de toit et de composants intérieurs associés.
✅ Voitures particulières et véhicules de luxe
Assure un assemblage de puits de lumière de haute qualité pour les toits ouvrants, les toits panoramiques et les intérieurs de véhicules haut de gamme.
✅ SUV et véhicules électriques
Permet une installation précise et durable des puits de lumière, améliorant l'esthétique et la fonctionnalité du véhicule.
✅ Véhicules commerciaux et spécialisés
Convient aux bus, fourgonnettes et véhicules personnalisés nécessitant des installations de puits de lumière ou de toit panoramique.
✅ Fabrication de puits de lumière de rechange
Prend en charge la production OEM et les modifications du marché secondaire, répondant aux systèmes de toiture personnalisés.
